Правильный подбор сцепки – одна из ключевых задач при формировании автопоезда. Поэтому при покупке техники для грузоперевозок важно уделить внимание и изучить совместимость седельного сцепного устройства (ССУ) тягача и полуприцепа. Ключевым фактором при рассмотрении этого вопроса является высота седла полуприцепа. В статье детально рассмотрим, как подбирать технику по этому параметру и как он влияет на эксплуатацию автопоезда. Мы не будем рассматривать другие характеристики грузовиков и прицепов (допустимые нагрузки на оси, типы шкворней, пневматические и тормозные системы, электрооборудование), от которых также зависит безопасность и стабильность работы автопоезда.
Чаще всего владельцы автопарков покупают новую прицепную технику под тягачи, которые уже есть в наличии. Цель статьи – помочь выбрать подходящие полуприцепы под грузовик, дать советы по регулировкам высоты седла и объяснить, как правильно рассчитать габариты сцепки. Прочитав этот обзор, вы поймёте, как работает сцепной механизм и сможете определить какое седло бортового полуприцепа потребуется в конкретном случае, чтобы гарантировать безопасность грузоперевозок.
Материал подготовлен под редакцией инженеров и технических экспертов завода BONUM.
Под этим параметром понимают вертикальное расстояние от ровной поверхности (уровня асфальта) до верхней плоскости опорной плиты седельного сцепного устройства. Замеры производятся на снаряжённом грузовике без нагрузки.
Стандартные значения для различных видов техники находятся в пределах от 950 мм до 1350 мм.
Высота седла определяет горизонтальное положение полуприцепа в составе автопоезда. Если сцепка подобрана неверно, прицеп будет находиться под углом (с задиранием носовой части или, наоборот, с провисанием к кабине). Это приводит к тому, что неверно распределяется груз и нарушается весовой контроль. Встречный поток воздуха будет попадать в передний щит или создавать мощные турбулентные завихрения над крышей. За счёт этого расход топлива на крейсерской скорости повышается на 10…15%.
Кроме этого неправильное положение полуприцепа снижает безопасность автопоезда на трассе. Смещение центра масс изменяет сцепление полуприцепа с дорогой и нарушает распределение веса по осям. При экстренном торможении это приводит к блокировке ненагруженных колёс, ускоренному и неравномерному износу протектора шин, а также высокому риску складывания автопоезда (эффект «ножниц»). Дополнительная проблема – это изгиб в зоне шкворня, что создаёт избыточное напряжение на сцепное устройство и приводит к его повреждениям.
Существует чёткая техническая классификация тягачей по уровню расположения опорной плиты – как правило, говорят о низких и высоких сцепных устройствах.
Высокое седло полуприцепа – это устройство, опорная площадка которого находится на уровне от 125 до 135 см (в случае тяжёлых тралов – до 140 см). Оно применяется на грузовиках с колёсной формулой 6х4 или 6х6, обладающих большим дорожным просветом и рессорной подвеской.
Подходит ли оно для бортового полуприцепа? Для стандартных магистральных полуприцепов высокое седло обычно не используется, поскольку передняя часть рамы будет сильно задираться вверх.
Для некоторых самосвальных тракторных полуприцепов или лесовозов, где важна высокая проходимость по пересечённой местности – высокое седло будет подходящим вариантом. Это позволит исключить контакт рамы с неровностями дороги.
В категорию низкого седла полуприцепа попадают седельно-сцепные устройства с высотой 95…110 см (мега-тягачи) и классические магистральные версии (115…120 см).
Они используются для стандартных дорожных перевозок. Низкое расположение узла оптимально подходит для вместительных бортовых платформ. Оно обеспечивает горизонтальное положение рамы, снижает центр тяжести груза и позволяет перевозить высокие конструкции без нарушения норм по габаритам. Недостаток лишь один – невозможность работы в условиях бездорожья.
Конечный выбор всегда определяется условиями работы. В таблице представлены типовые рекомендации ССУ под конкретный тип перевозок.
|
Характеристика |
Низкое и среднее ССУ (95-120 см) |
Высокое ССУ (125-140 см) |
|
Основная сфера применения |
Магистральные перевозки, ровная дорога |
Бездорожье, стройплощадки, карьеры |
|
Тип техники |
Тягач 4х2 на пневмоподвеске |
Тягач 6х4, 6х6, на рессорах |
|
Особенности эксплуатации |
Заниженный центр тяжести, устойчивость |
Склонность к кренам, высокая проходимость |
Рассмотрим, что именно нужно учитывать, чтобы подобрать подходящий сцепной узел приобретаемого полуприцепа. Для этого важно правильно определить технические параметры имеющегося тягача.
Один и тот же тягач может выпускаться в разных модификациях. Важные факторы, которые следует учитывать:
Рекомендации зависят от типа перевозимых грузов и дорожных условий. Для транспортировки тяжёлых рулонов металла или кирпича по асфальтовым дорогам чаще выбирают низкое ССУ, поскольку снижается центр тяжести и повышается устойчивость. Разница между плитой тягача и плитой наката прицепа не должна превышать 30…50 мм.
Игнорирование заводских допусков часто приводит к аварийным ситуациям. Наиболее часто перевозчики допускают следующие ошибки:
Такие ошибки приводят к тому, что задние оси тележки принимают на себя до 70% массы груза. Возникает перегрузка осей, неравномерный износ шин и риск опрокидывания полуприцепа при поворотах. Если угол сцепки неверный, любой узел ходовой части выйдет из строя в первые месяцы эксплуатации.

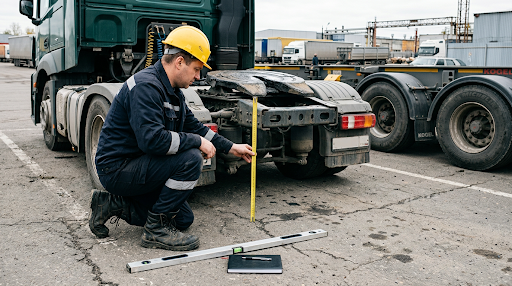

Алгоритм проверки достаточно простой, но требует наличия идеально ровной асфальтовой площадки.
Небольшое расхождение до 5 см устраняется калибровкой штатной пневмоподвески тягача. Если разница больше, потребуется механическое вмешательство: установка монтажной плиты другой толщины или замена опорных кронштейнов самого седла.

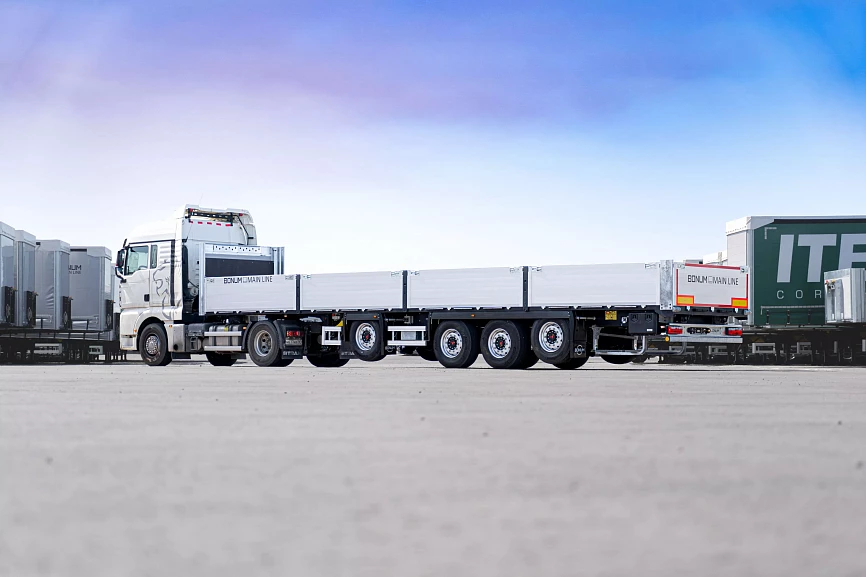

Правильная геометрия автопоезда – это основа безопасности грузоперевозок. При подборе сцепки важно учитывать соответствие высоты ССУ тягача и уровня рамы полуприцепа. Даже отклонение в несколько сантиметров может привести к перекосу, неправильному распределению нагрузки и ускоренному износу узлов. Поэтому на этапе выбора важно ориентироваться на заводские параметры техники. Например, если планируете купить бортовой полуприцеп BONUM, следует заранее сверить его сцепную высоту с характеристиками тягача, чтобы обеспечить корректную геометрию автопоезда и беспроблемную эксплуатацию.
